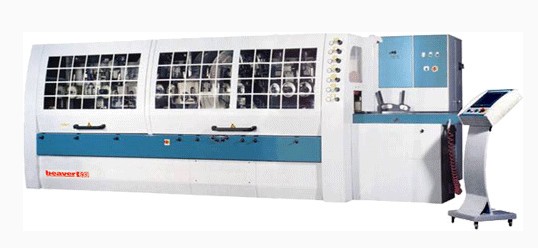

Строгальный четырехсторонний станок -433

Выскоточные динамически сбалансированные шпинделя прошедшие прецезионную обработку и контроль.

Позволяют достигать безупречного качества. Шпинделя собраны с применением самых точных в мире подшипников известной фирмы SKF (Швеция) и не требуют смазки в процессе эксплуатации. Перед установкой на станок, все шпинделя проходят предварительную обкатку. Каждый шпиндель оснащен пятью подшипниками,реальное биение шпинделя 0.001мм.

Третья контропора на горизонтальных шпинделях.

Трех опорная конструкция шпинделя позволяет устанавливать инструмент диаметром до 230 мм,обрабатывать заготовку шириной до330 мм, исключить биение шпинделя при максимальной нагрузке и повысить долговечность подшипников.

Электронная система позиционирования верхнего горизонтального и левого вертикального шпинделей.

Позволяет быстро и c высокой точностью производить перенастройку станка с центрального пульта управления на новый размер заготовки не открывая кожух станка.

Эргономичный пульт управления с plc панелью.

Разработан с учетом мировых тенденции в станкостроении для максимальной защиты и удобства управления станком.

Перемещение вертикальных шпинделей 80 мм.

Позволяет устанавливать две группы инструментов на каждый вертикальный шпиндель.Это обеспечивает быструю переналадку и смену инструмента.

Цифровая система позиционирования шпинделей.

Настройка оставшихся шпинделей легко производятся с передней панели станка не открывая защитного кожуха. Гофрированные чехлы предотвращают попадание стружки и опилок на механизмы перемещения шпинделей.

Надежная массивная станина, прошедшая специальную термообработку.

Обеспечивает максимальную стабильность и надежность, полностью исключает возможность возникновения вибрации даже при обработке массивных заготовок.Вес станка достигает 12 000 кг.

Подающий стол

Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты слоем хрома (0.3 мм)для достижения повышенной износоустойчивости. Твердость покрытия составляет 60НRС.

Настройка направляющей линейки

Настройка направляющей линейки и подающего стола легко производится посредством рычагов быстрой настройки.

Электронная система регулировки скорости подачи (инвертор).

Позволяет плавно регулировать скорость подачи в широком диапазоне скоростей с центральной панели. Диапазон регулировки от 5 до 25 м/мин. Регулировка осуществляется с выносного пульта управления.

Высокоточная, надежная система подачи заготовок для работы с брусом увеличенного сечения

Состоит из 12 пар верхних прижимных вальцов и 6 пар нижних приводных вальцов.Первые два нижних приводных вальца могут опускаться и подниматься автоматически.

Пневматическая система прижимных вальцов

Прижим подающих вальцов осуществляется с помощью пневмоцилиндров, обеспечивающих стабильное и равномерное усилие прижима заготовок.

Пневматическая система прижима подающих и направляющих вальцов.

Семь независимых пневматических регуляторов, управляющих прижимом вальцов,обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка прижимных вальцов производится быстро и удобно с операторского места, при этом открывать защитный кожух не надо.

Редукторная система привода подающих спаренных роликов через карданные валы.

Обеспечивает надежную передачу крутящего момента. Усиленный безлюфтовый редуктор обеспечивает мощную и стабильную подачу заготовок.

Деликатная и надежная система подачи детали на выходе из станка.

На выходе заготовку протаскивают две пары высокопрочных полиуретановых роликов, не позволяющие повредить заготовку + нижние приводные, гладкие вальцы.

Мощная прижимная траверса с пневмоприжимом.

Обеспечивает надежный прижим заготовок с максимальным сечением и гарантирует высочайшее качество обработки. Устанавливается над вторым нижним горизонтальным шпинделем.

Дополнительная группа пнвмоприжимов на входе.

Три дополнительных прижимных ролика с пневматической системой прижима позволяют точно и качественно позиционировать заготовки максимального сечения.

Система позиционирования заготовки налевом вертикальном шпинделе

Состоит из дополнительного прижимного пневматического ролика и прижимного башмака вертикального шпинделя. Гарантирует точное базирование заготовки и отсутствие вибраций.

Централизованная система смазки стола

Автоматическая централизованная система смазки позволяет осуществлять смазкурабочего стола при обработке массивных изделий и смолянистых заготовок. Также установлена отдельная система для смазки узлов.

Возможность установки пильного узла

Для продольного раскроя заготовки на последнем шпинделе может быть установлен блок дисковых пил диаметром до 300мм.

Специальная конструкция первого шпинделя

Установка на первый шпиндель пазовой фрезы и специальная линейка позволяют формировать на заготовки сразу две базовых поверхности, что значительно повышает точность и качество обработки.
